电气火灾监控系统
更新时间：2026-10-09
随着用电场合内各种电器的增多，电气火灾越来越成为火灾防范的焦点。根据公安部消防局的全国火灾统计数字，有电气故障和违规使用引发的火灾占比超过30%，是各类火灾原因之首。
全新的YD-ATS系列电气火灾监控系统，是我公司依据国家标准专为电气火灾监控全新开发的，集监测管理、故障报警、分析记录等于一体的电气火灾监控系统，符合国家标准《GB14287-2014 电气火灾监控系统》。
电气火灾监控系统，由电气火灾监控设备主机、电气火灾监控设备分机、组合式电气火灾监控探测器、故障电弧探测器、电气防火限流式保护器组成，已通过国家消防电子产品质量监督检验中心的型式试验，并获得国家强制性产品认证证书。
电气火灾监控系统，从产品调研到开发设计均充分考虑客户的实际需求，结合集中管理、分布式架构、智能化和可视化的设计，可广泛应用于大型商业建筑、公共建筑、工业建筑、工业厂房、石化园区、医院、学校、住宅等场所。
电气火灾监控系统，从产品调研到开发设计均充分考虑客户的实际需求，结合集中管理、分布式架构、智能化和可视化的设计，可广泛应用于大型商业建筑、公共建筑、工业建筑、工业厂房、石化园区、医院、学校、住宅等场所。
系统优势：
1、功能完备
可通过探测电气线路剩余电流和温度等参数进行火警判断，具有预警、报警等多重保护和配置、编程、联动、屏蔽、查询、联网、测试、打印、故障检测、历史记录等功能，可显示各探测器当前检测值以及在消防控制室图形显示装置上显示系统图、平面图等，显示直观，方便使用。
2、使⽤灵活
电气火灾监控探测器可现场设置地址和报警参数，满足不同用户、不同消防工程的需要。导轨式安装、简单方便；非独立式探测器只需总线供电即可工作，布线、使用方便。
一、电气火灾监控设备主机：
4、具有事件存储功能，监控设备能够记录报警发生的时间、类型、参数，根据报警记录可以分析现场的用电情况，为消除故障提供依据。
5、集成度高，网络化，智能化程度高。
电气参数：
3、监控报警项目:
剩余电流故障(漏电):显示故障单元地址。
温度故障:显示故障单元地址。
4、自检项目：
报警检查:声光喇叭报警待命状态。
5、故障查询:查询历史记录内某单元报警故障原因。
二、组合式电气火灾监控探测器
电气火灾监控探测器可现场设置地址和报警参数，满足不同用户、不同消防工程的需要。导轨式安装、简单方便；非独立式探测器只需总线供电即可工作，布线、使用方便。
3、⼯作可靠
采用TVS瞬变抑制器、自恢复保险丝、滤波电容等保护电路，输入输出接口隔离，全面提高系统的抗电磁干扰能力；软件采用模块化设计，设有软件自诊断，具有容错能力，并采取数字滤波、动态补偿等措施，提高抗干扰性能，保持探测器灵敏度恒定，保证不误报警、不误动作，工作可靠、性能稳定。

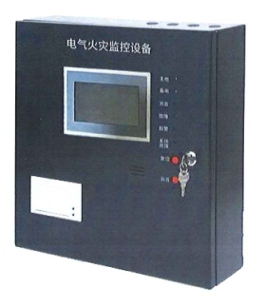

一、电气火灾监控设备主机：
设备名称：电气火灾监控主机
设备型号：YD-ATS
工作电源：AC220V，50Hz
输出电流：DC24V，1A
联动接口：1路RS232,2路无源干接点
系统通讯接口：4条无极性二总线通讯回路
通讯距离：≤1000米，NH-RVS2*2.5mm²
报警值设定范围：20~1000mA 45~140°C
防护等级：IP30
外形尺寸：350mm*550mm*125mm
安装方式：壁挂式安装
基本功能：
电气火灾监控系统选用贴片元器件，采用最新的MCU控制C通过采用SMD与接插相结合的方式进行生产组装，以高性能微控制器(单片机+嵌入式软件)作总控制器，每台探测器通过Powerbus供电总线，对系统内所有受控回路的运行状态进行实时监控。
电气火灾监控系统选用贴片元器件，采用最新的MCU控制C通过采用SMD与接插相结合的方式进行生产组装，以高性能微控制器(单片机+嵌入式软件)作总控制器，每台探测器通过Powerbus供电总线，对系统内所有受控回路的运行状态进行实时监控。
1、可在线监测单路或多路的漏电流，各相电缆温度信号
2、额定剩余电流报警动作值，可根据需要灵活设置，温度报警动作值也可编程设置。
3、采用现场总线通讯技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。2、额定剩余电流报警动作值，可根据需要灵活设置，温度报警动作值也可编程设置。
4、具有事件存储功能，监控设备能够记录报警发生的时间、类型、参数，根据报警记录可以分析现场的用电情况，为消除故障提供依据。
5、集成度高，网络化，智能化程度高。
1、监控容量:最高可扩展到500个监控单元(探测器)。
2、历史记录:故障单元地址，发生时间，故障项目，记录4000条。3、监控报警项目:
剩余电流故障(漏电):显示故障单元地址。
温度故障:显示故障单元地址。
4、自检项目：
电源检查:监控设备电源。
连接检查:监控设备与各单元探测器连接。
端口检查:监控主机与各输入输出端口状态。连接检查:监控设备与各单元探测器连接。
报警检查:声光喇叭报警待命状态。
5、故障查询:查询历史记录内某单元报警故障原因。

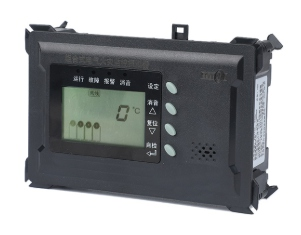

二、组合式电气火灾监控探测器
设备型号：YD-AT
工作电源：DC24V~36V
工作电流：≤1mA
接线方式：无极性二总线
温度测量范围：0~150°C
温度报警值设置范围：45~140°C
剩余电流测量范围：20~1000mA
剩余电流报警值设置范围：20~1000mA
外形尺寸：80mm*60mm*50mm
安装方式：导轨安装
基本功能：
YD-AT系列组合式电气火灾监控探测器是集成多种电气参数监测功能的火灾预警设备，主要用于实时监测电气线路及设备的故障隐患。其核心监测参数包括剩余电流（漏电）、线缆/设备表面温度等；通常由探测器模块（剩余电流互感器、温度传感器）、信号处理单元、微处理器、报警单元（声光报警）及通信接口（如二总线）组成。工作原理为：探测器实时采集电气参数，经信号处理单元转换为数字信号后，由微处理器与预设阈值对比，超出阈值时触发本地声光报警，并通过通信接口将数据上传至监控主机。广泛应用于商场、办公楼、工厂、住宅以及化工业等建筑电气系统，尤其适用于需集中监控的电气火灾高发场所。具有多参数集成监测、高精度测量、实时响应、低功耗及符合GB 14287等国家标准的技术特点。
电气参数：
1、监控容量：单模块最高可支持到9个监控回路（互感器或温度探测器）。
2、探测参数：配置高精度剩余电流互感器或温度探测器，能准确测量电气线路中的剩余电流及温度。
1、监控容量：单模块最高可支持到9个监控回路（互感器或温度探测器）。
2、探测参数：配置高精度剩余电流互感器或温度探测器，能准确测量电气线路中的剩余电流及温度。
3、通讯方式：自研通讯总线，提供自适应的通讯速率，满足不同实际系统的通讯需求。
4、地址设置：每个 探测器可通过面板上的地址码设定其地址，固定的地址信息能帮助管理人员精确定位故障位置。
5、设备操作：通过面板上的自检、复位按钮，可发现并消除运行故障，确保系统正常运作。
6、故障报警：探测器监测数据超过设定阈值自动报警，探测器还具有互感器断线自检功能。
7、附件安装：探测器配接剩余电流互感器适应各种位置的穿线，不受中心穿线的限制。
三、剩余电流互感器
基本功能：
四、温度探头
YD系列剩余电流互感器产品外壳采用环保阻燃ABS工程塑料或阻燃PC/ABS合金材料生产，采用高导磁纳米晶软磁材料、并结合合理的结构设计和严谨的生产工艺，具有精度高、平衡特性好、体积小、绝缘强度高、抗冲击力强、安装方便等特点，可在恶劣的环境下可靠、稳定的工作。产品采用环氧树脂全浇注工艺生产，对二次绕组和屏蔽结构完全密封，具有优异的防水防潮能力，采用导线直接输出或者防水插头接线方式，可以在潮湿的环境下可靠工作。根据要求，采用特殊材料也可以在户外可靠工作。产品可采用了顶部端子输出的方式，在安装时，更方便接线，其外形美观，大方。根据需要，可以分别选用不同的产品，达到方便应用的目的。产品颜色可以根据客户指定颜色生产，能够满足不同的配色方案。
特点:
(1)树脂浇注工艺，防水防潮性能优异。
(1)树脂浇注工艺，防水防潮性能优异。
(2)过载能力强，根据需要可20倍于额定电流长期过载。
(3)平衡特性优，小规格产品满足探测器报警阈值30mA要求。
(4)精度高:具有0.5级准确度级别，剩余电流值20mA~1000mA。
(5)紧凑设计，体积小，外形美观。
(6)通用性强、互换性好。
(3)平衡特性优，小规格产品满足探测器报警阈值30mA要求。
(4)精度高:具有0.5级准确度级别，剩余电流值20mA~1000mA。
(5)紧凑设计，体积小，外形美观。
(6)通用性强、互换性好。
四、温度探头
YD-T系例电器火灾监控温度探头是用于实时监测电器设备（如配电箱、电缆接头、电机等）表面或周围环境温度的装置，通过内置温度传感器采集数据，与预设安全阈值对比，当温度异常升高（超阈值）时，触发声光报警或向监控系统发送信号，实现电器火灾早期预警。核心功能包括高精度测温（通常范围0℃~150℃精度±1℃快速响应（响应时间＜10s，多种安装方式（粘贴式、卡扣式），广泛应用于工业厂房、商业建筑、居民楼等电气火灾高风险场所，是电气火灾监控系统的关键组成部分。
